Автор Тема: Форсунки ТС-20Б  (Прочитано 436 раз)

Оффлайн случайность

  • Глобальный модератор
  • Постоялец
  • *****
  • Сообщений: 201
Форсунки ТС-20Б
« : 28 Сентября 2016, 17:10:56 »
На турбостартере ТС-20Б используются 4 форсунки. Форсунки одноканальные центробежные.

Решил разобрать форсунку, посмотреть как она устроена внутри. Я ожидал более сложную конструкцию. В целом можно сказать что изготовление такой форсунки была трудоемкая процедура, так как похоже делалась отливка, в ней сверлились каналы, из за этого были в стенках отверстия, потом они заваривались, в нужных местах токарно фрезерная обработка.

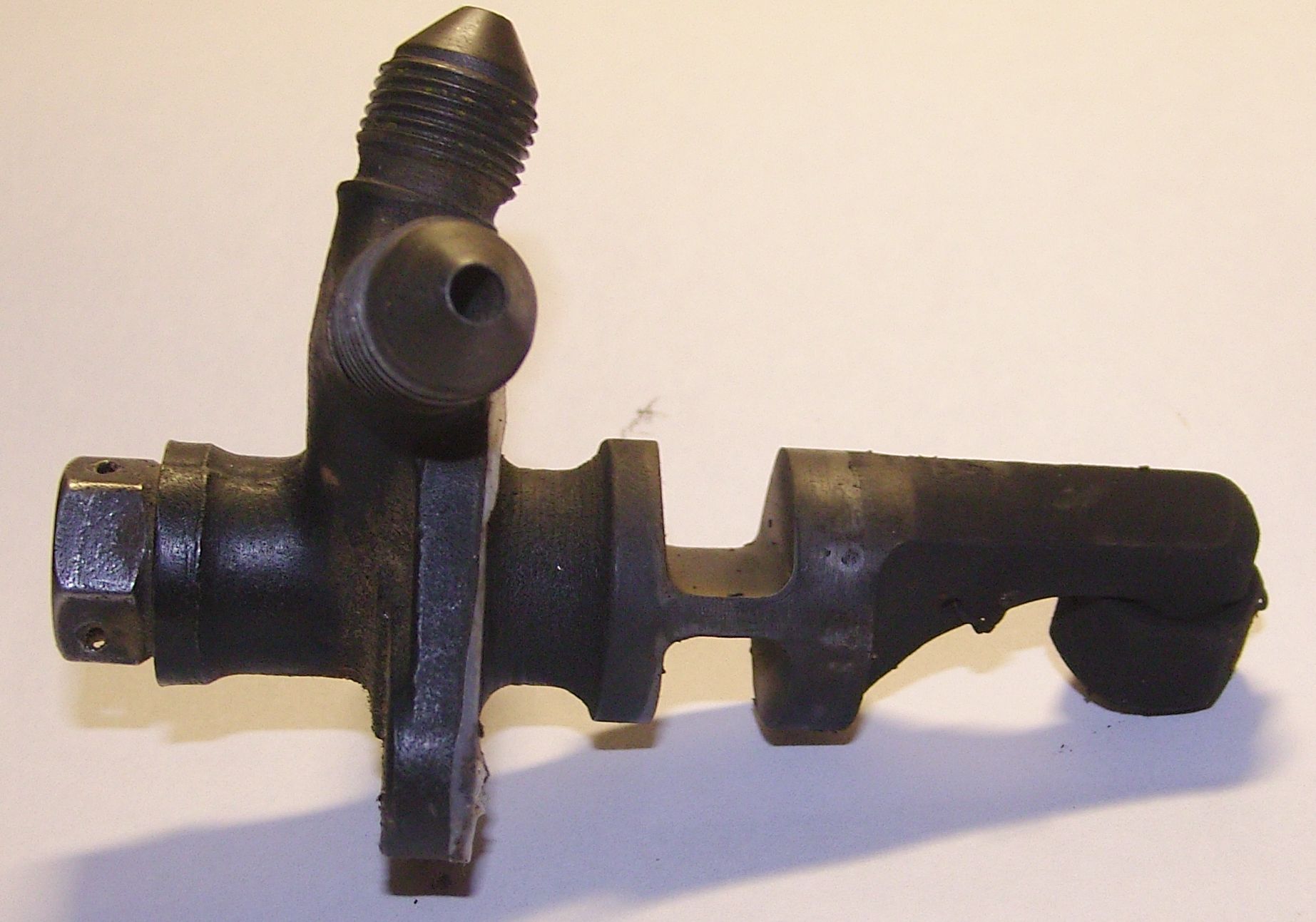

Фото

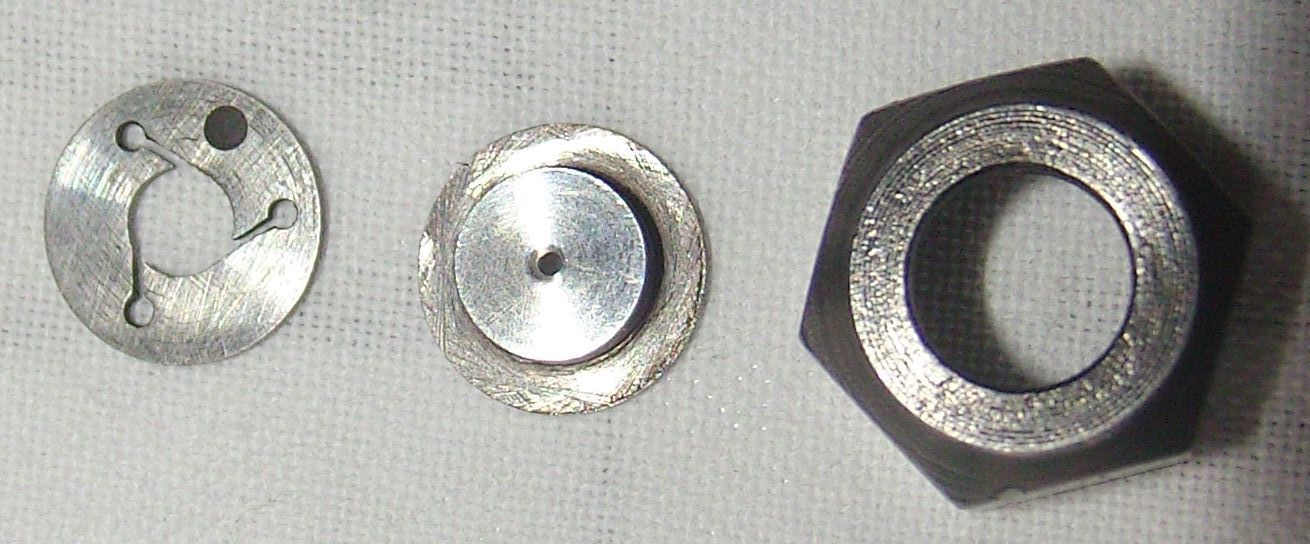

Завихритель и распылитель

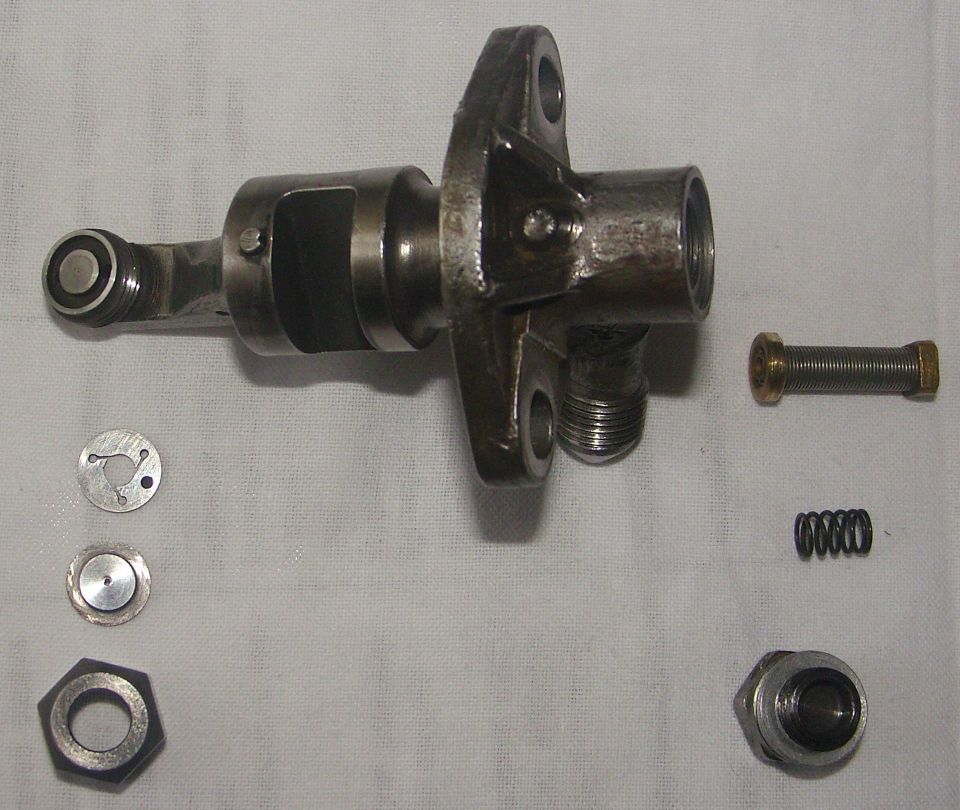

разборка на составные части


« Последнее редактирование: 28 Сентября 2016, 19:26:25 от случайность »

Оффлайн случайность

  • Глобальный модератор
  • Постоялец
  • *****
  • Сообщений: 201
Re: Форсунки ТС-20Б
« Ответ #1 : 28 Сентября 2016, 18:24:40 »

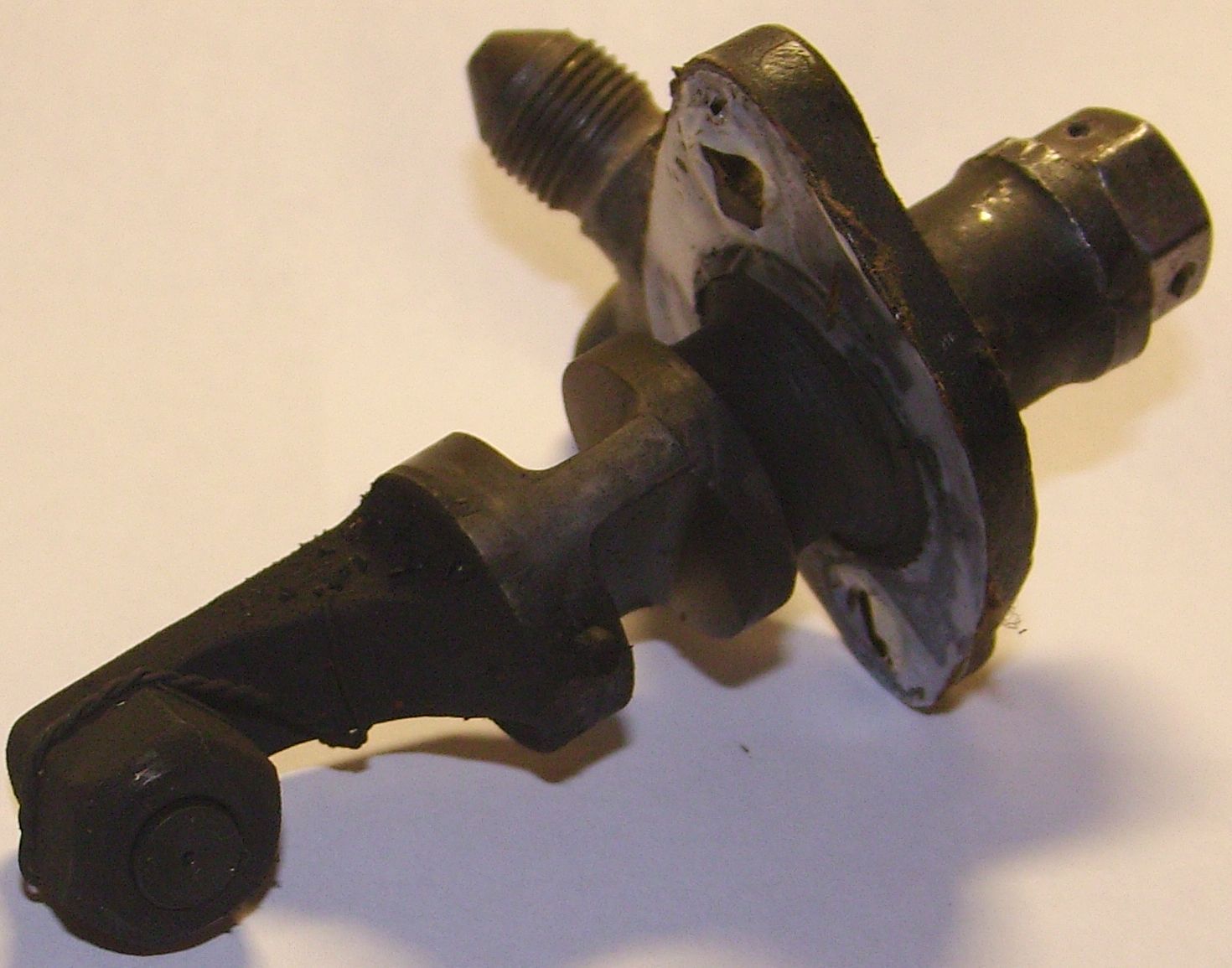

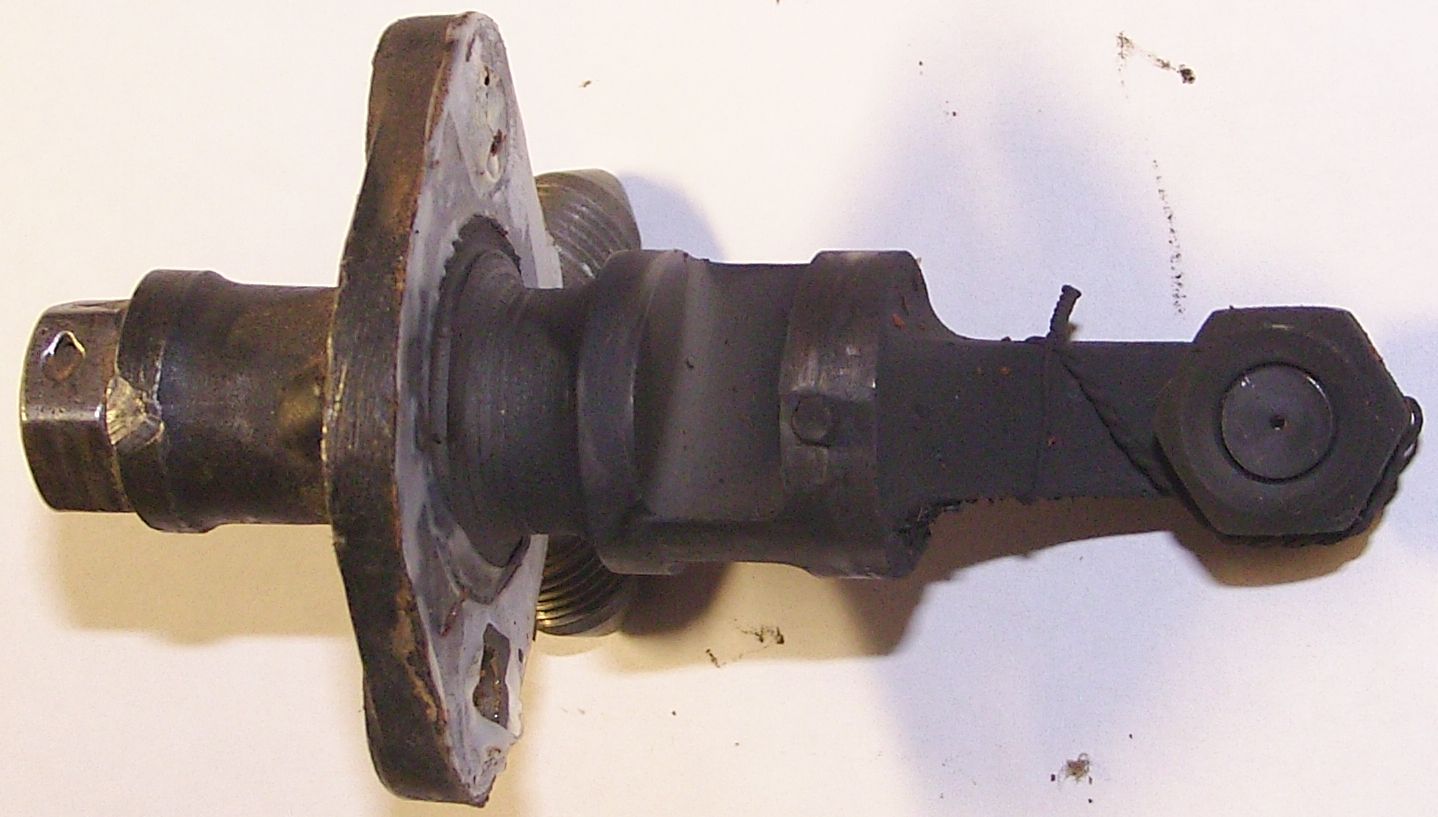

на фото выше была форсунка принявшая бензиновые ванны, поэтому и блестит как девственница на свадьбе, а вот до помойки она выглядела очень непрезентабельно. Нагар присутствует, и много, по сути это сажа. наверное столько копоти из за того что турбостартер работает на бензине.



фото:





« Последнее редактирование: 28 Сентября 2016, 19:25:43 от случайность »
