аи-9В
« : 14 июля 2016, 20:10:09 »
ВСУ АИ-9В


АИ-9В —  вспомогательный газотурбинный двигатель, предназначенный для использования в полёте и на земле для запуска маршевых двигателей вертолётов Ми-8МТ, Ми-17, Ми-24, Ми-28, Ми-35, Ка-50, Ка-52 и для питания бортовой сети при проверке радио и электрооборудования.
Дата разработки -???
Всего выпущено - 3600 двигателей.
Завод изготовитель - ОАО «Мотор Сич»



Характеристики:

  • Номинальная частота вращения: 36750 ± 475 мин−1
  • Количество отбираемого воздуха: 0,4 кг/с
  • Полное давление отбираемого воздуха, не менее:2,9Атм
  • Температура отбираемого воздуха: 160 Со
  • Расход топлива, не более: 80 кг/ч
  • Расход масла - 0,15 л/ч
  • Температура газов за турбиной - 750 Со
  • Длина - 888 мм.
  • Ширина - 530 мм.
  • Высота - 490 мм.
  • Сухая масса: 70 кг.

Применяемые агрегаты:

  • Стартер/генератор - СТГ-3 II серии
  • Топливный насос регулятор - НР-9К
  • Пусковой топливный насос - 726
  • Масляный насос - МА-9
  • Катушка зажигания - КР-12СИ
  • Свеча - СД-55АНМ
  • Датчик  давления масла - МСТБ-1,2А
  • Клапан перепуска воздуха - КП-9В
  • Указатель температуры - ТСТ-2
  • Термопара - Т-82С



Примечание:

Термопара Т-82С может быть заменена термопарой Т-82К

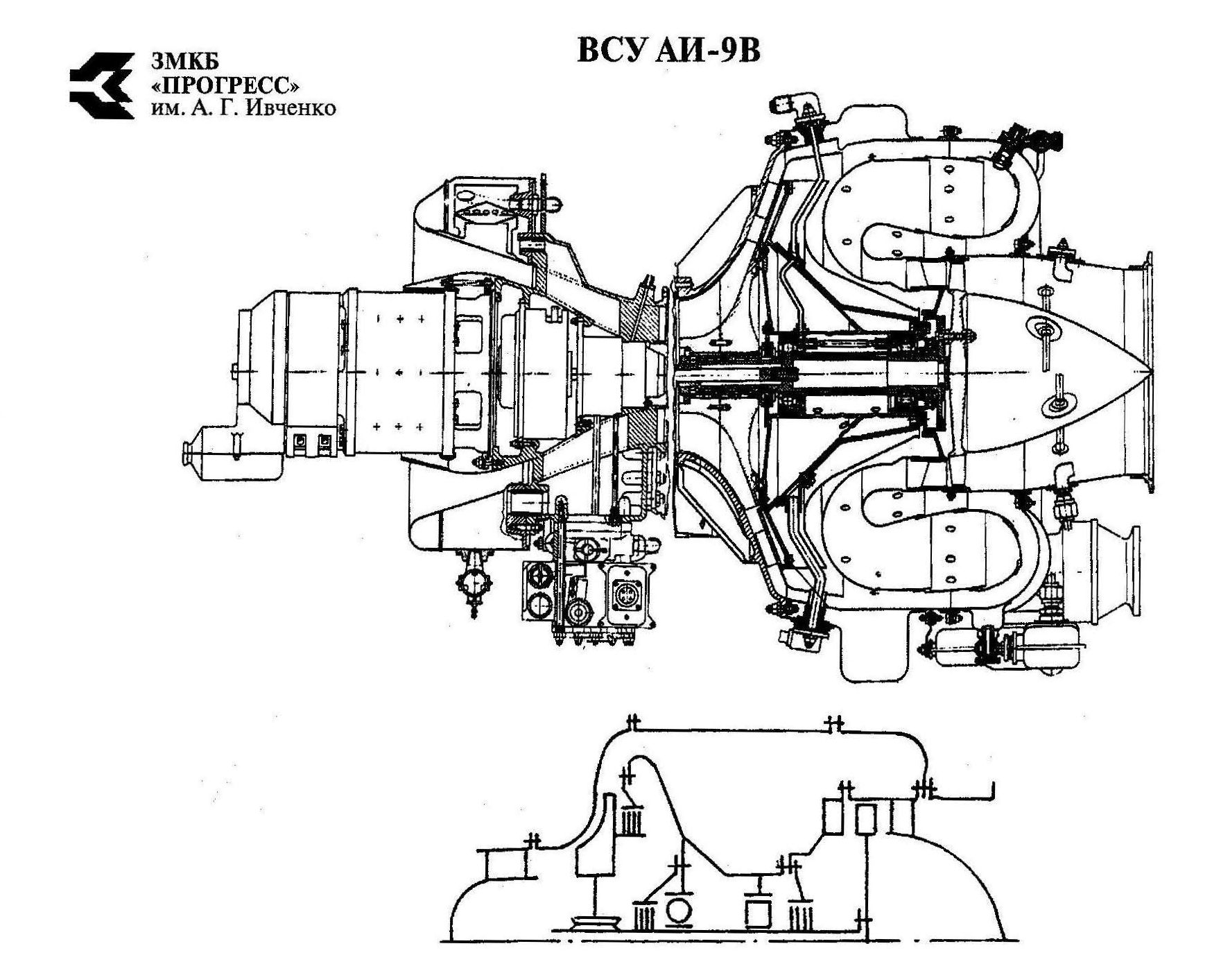

Продольный разрез двигателя и конструктивная схема:


« Последнее редактирование: 08 января 2017, 17:38:56 от Администратор »

Оффлайн Администратор

  • Администратор
  • Пользователь
  • *****
  • Сообщений: 60
Re: аи-9В
« Ответ #1 : 14 июля 2016, 22:34:52 »
1. Руководство по эксплуатации и техническому обслуживанию -  ссылка один,
2. Техническое описание (Редакция II) Книга 1 - ссылка  один
3. Инструкция по эксплуатации и техническому обслуживанию - ссылка  один
