ВСУ АИ-9


АИ-9 — вспомогательный газотурбинный двигатель, предназначенный для запуска маршевых двигателей вертолётов Ка-27, Ка-29, Ка-32, Ка-50, Ми-14, Ми-24, Ми-28, Ми-8; самолёта Як-40.
Дата разработки 1966г.
Всего выпущено - 2030 двигателей.
Завод изготовитель - ОАО «Мотор Сич»



Характеристики

  • Номинальная частота вращения: 38500 ± 500 мин−1
  • Количество отбираемого воздуха: 0,38 кг/с
  • Полное давление отбираемого воздуха, не менее:2,4 Атм.
  • Температура отбираемого воздуха: 130 Со
  • Расход топлива, не более: 75 кг/ч
  • Расход масла - 0,15 л/ч
  • Температура газов за турбиной - 720 Со
  • Длина - 740 мм.
  • Ширина - 515 мм.
  • Высота - 490,3 мм.
  • Сухая масса: 45 кг.


Применяемые агрегаты:

  • пусковой электродвигатель - СТ-115А
  • Топливный насос регулятор - НР-9В
  • Пусковой топливный насос - НП-9
  • Масляный насос - МА-9
  • Катушка зажигания - КР-12СИ
  • Свеча - СД-55АНМ
  • Датчик  давления масла - МСТБ-1,2А
  • Клапан перепуска воздуха - КП-9



Примечание:

в качестве топливного насоса регулятора так же использовались НР-9К
В качестве пускового электродвигателя мог использоваться СТ-3ПТ

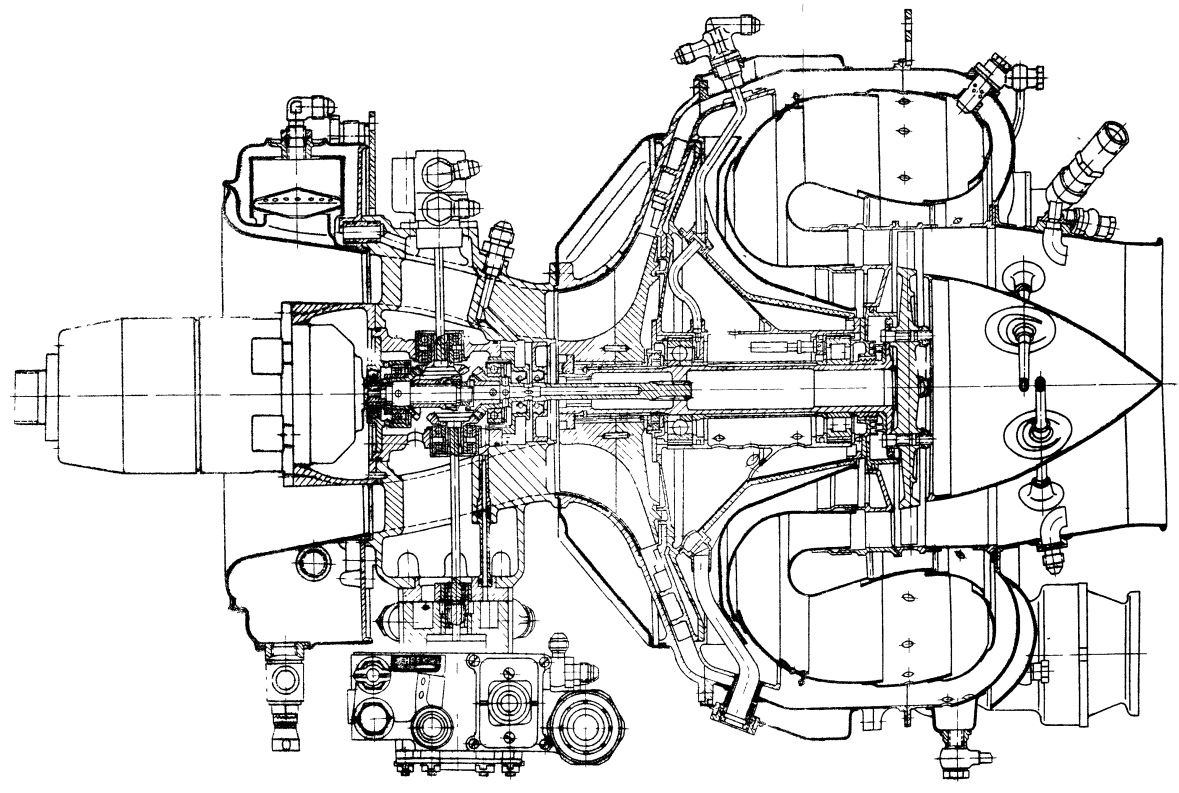

Продольный разрез двигателя:
