ТГ-16М
« : 14 Июля 2016, 23:21:31 »
ТГУ ТГ-16М


Турбогенераторная установка ТГ-16МТурбогенераторная установка  предназначена для обеспечения запуска
газотурбинных двигателей самолетов на аэродромах и питания бортовой сети самолета как
во время подготовки к полету, так и в полете.



Характеристики

  • Номинальная частота вращения: 31500-33500 ± 500 мин−1
  • Мощность на клеммах генератора (бортсеть): 18КВт
  • Мощность на клеммах генератора (в режиме запусков АИ-20): 56-60КВт
  • Расход топлива, не более: 120 кг/ч
  • Расход масла - 1,2 л/ч
  • Температура газов за турбиной - 750 Со
  • Длина - 1580 мм.
  • Ширина - 575 мм.
  • Высота - 670 мм.
  • Сухая масса: 190 кг.


Применяемые агрегаты:

  • пусковой электродвигатель/генератор - ГС-24А
  • Топливный насос регулятор - ТНР-40М
  • Пусковой топливный насос - НП-9
  • Масляный насос -
  • Катушка зажигания - КНИ-11Б-Т
  • Свеча - СПН-4-3-Т
  • Датчик  давления масла - СД-24А II серия
  • Выключатель центробежный - ВЦ-40
  • Датчик тахометра - ДТЭ-1



Примечание:

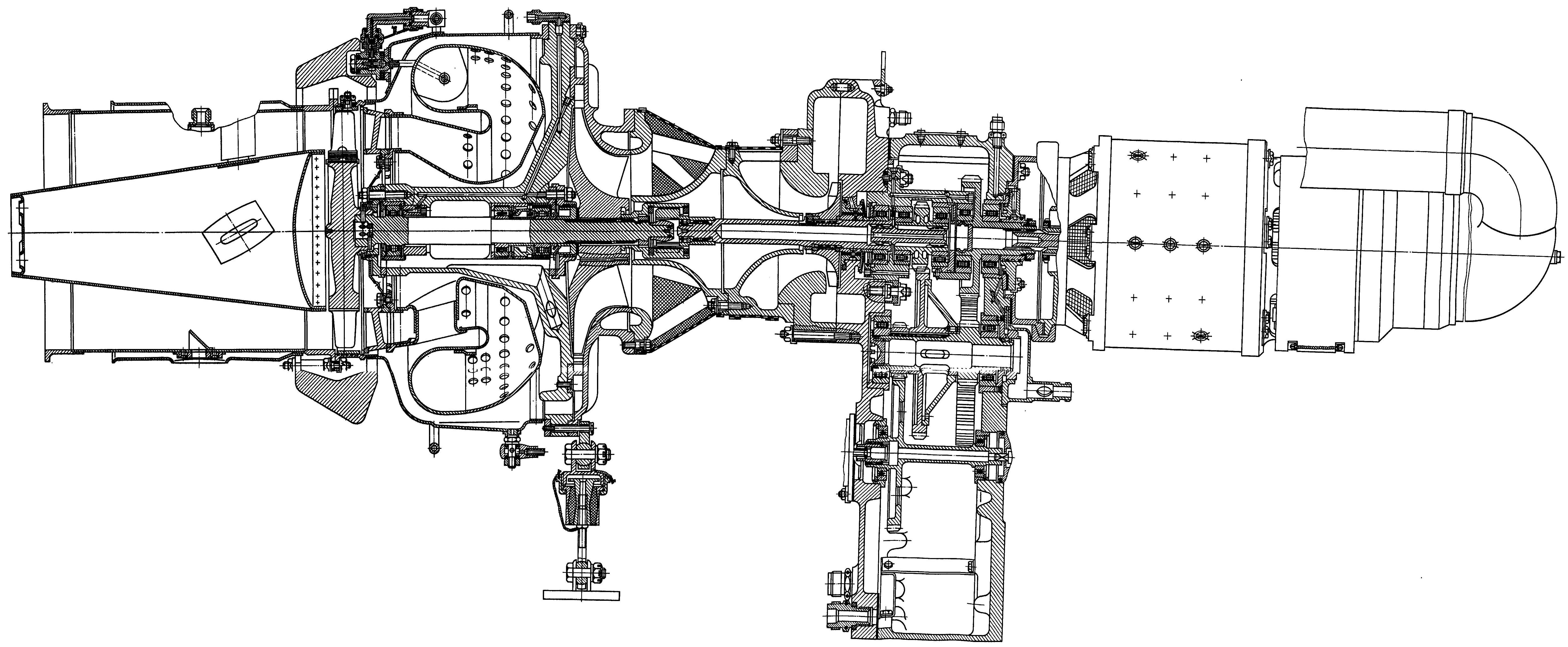

Продольный разрез двигателя:


« Последнее редактирование: 22 Июля 2016, 17:34:00 от случайность »

Оффлайн Администратор

  • Администратор
  • Новичок
  • *****
  • Сообщений: 40
Re: ТГ-16М
« Ответ #1 : 14 Июля 2016, 23:23:01 »
1. Руководство по эксплуатации и техническому обслуживанию - http://www.aviadocs.net/RLE/IL-18/CD1/Dvigateli/IL_18_TG-16M_RETO.pdf
